電動化対応製品

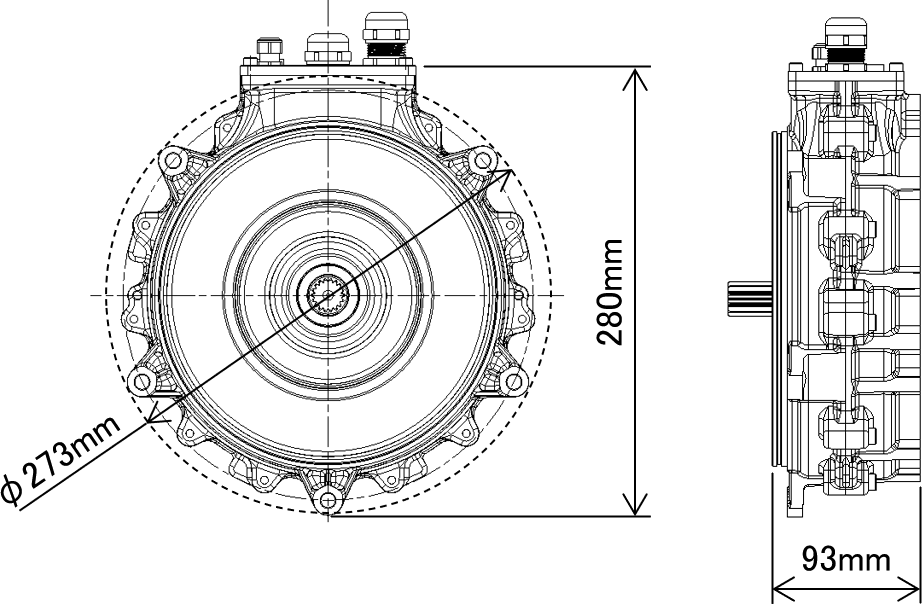

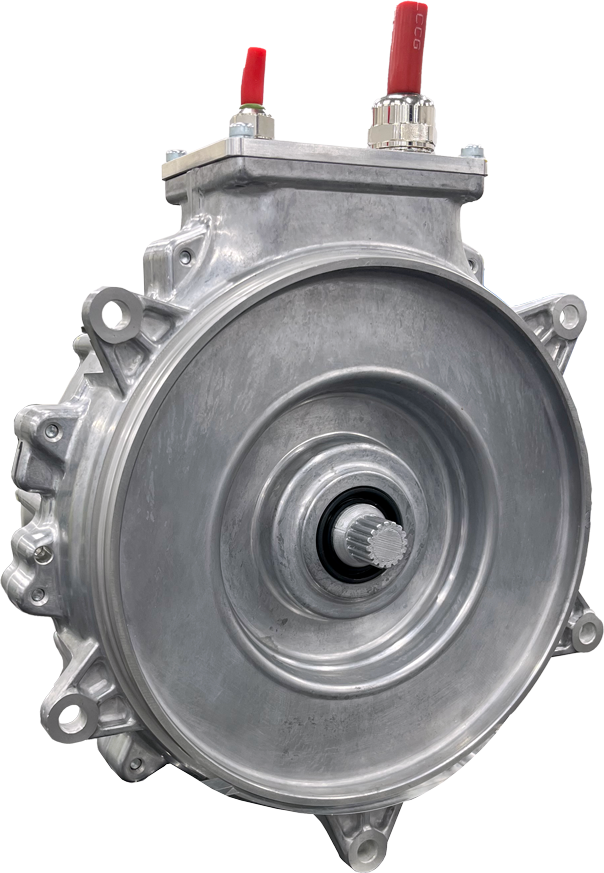

アキシャルギャップモータ
当社は、一般的なラジアルギャップモータではなく、
扁平形状のアキシャルギャップモータ
を開発しており、
省スペースで軽量かつ高効率であることが特長です。
3D構造の圧粉体コアとコイルの集中巻きで小型扁平化を実現。
表面磁石型・非磁性支持部材で最高効率96%。
分数スロットの最適化でトルクリプルを低減
ご要求に応じたモータ特性・取付形状の設計提案に対応。
モータ緒元
出力区分 |
3.9kW |
2.1kW |
|---|---|---|
重量（kg） |
12kg |
12kg |
最大出力 |
3.9kW |
2.1kW |
磁石 |
ネオジム |
フェライト |
電源電圧 |
48Vdc |
48Vdc |
最大電流 |
150Arms |
150Arms |
定格出力(60min) |
2.2kW |
2.1kW |
最大トルク(60sec) |
65Nm |
26.5Nm |
定格トルク(60min) |
19Nm |
10Nm |
最大回転数 |
2,300rpm |
5,000rpm |
基底回転数 |
570rpm |
770rpm |
冷却 |
自然空冷 |
自然空冷 |
インバータ |
別体 |
別体 |

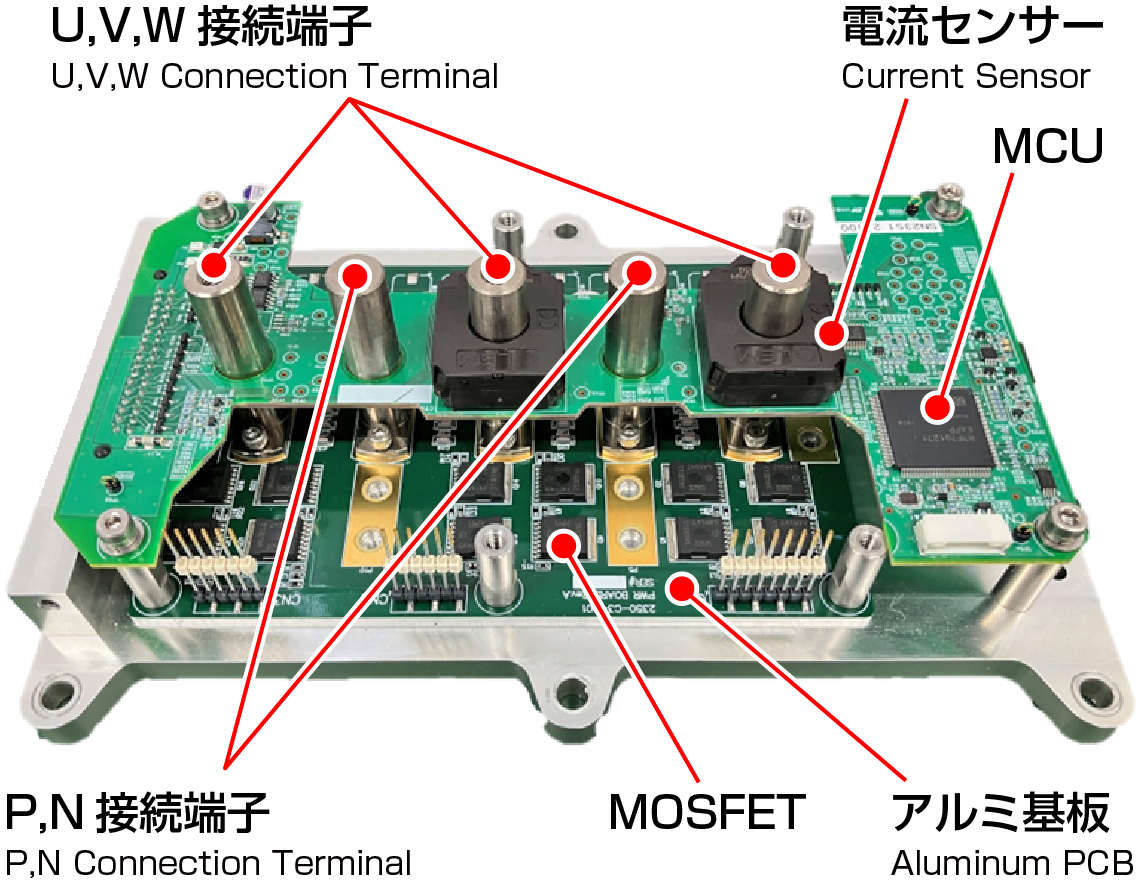

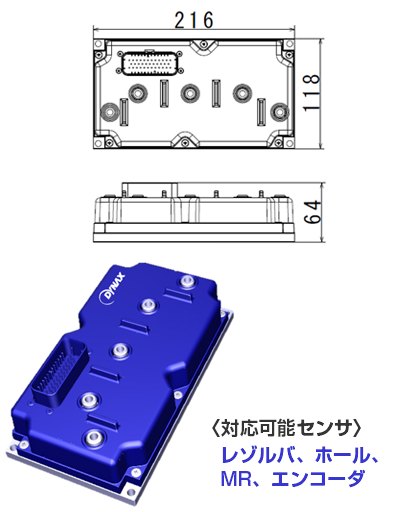

インバータ
当社モータとの組み合わせにより、アプリケーションに応じ、
最適な制御パラメータを設定可能です。
コンパクトかつ軽量、防塵防水性を備え、多様な制御・センサに対応可能です。
運転フィーリングを調整可能なメンテナンスモードを搭載しています。
インバータ緒元
出力区分 |
仕様 |
|---|---|
電圧（V） |
48 |
最大電流（Arms） |
300（2min） |
連続電流（Arms） |
150（60min） |
PWM周波数（Hz） |
10k |
動作温度（℃） |
-30℃～50℃ |
冷却方式 |
空冷 |
保護等級 |
IP65 |
重量（kg） |
2.0kg |
外部 I/F |
CAN×1 |
アナログ入力 × 2 |
|
デジタル入出力 × 4 |
|
高電圧出力 × 3 |
モータ生産ライン
モータ製造や検査体制の整備・拡充により、スピーディーな量産対応と高品質な製品を提供します。
